旋转闪蒸干燥机的设计

1 概述

旋转闪蒸干燥装置是一种将干燥技术和流态化技术综合为一体的干燥设备，它克服了干燥设备能源消耗大和流化床干燥不均匀的缺点，集两者之所长，成为具有高效、节能、快速等特点的理想干燥设备。它特别适合于膏状物、滤饼等物料的直接干燥，弥补了耙式干燥效率低、产量小的不足，改变了喷雾干燥先稀释再进行喷雾处理的复杂过程。数年来，旋转闪蒸干操广泛应用于轻工、石油、化纤、食品、矿山、涂料、染料及中间体等化工行业的高粘度、高稠度、熟敏性膏状物料的干燥。与其他干操设备相比，旋转闪蒸干燥装置技术先进、设备紧凑、操作简单、维修方便，强化了气固传热效果，使干燥时间大为缩短，产品产量及质量大大提高，节能效果^显著。

2旋转闪蒸干燥机的构造及原理

2．1 干燥机的构造：

旋转闪蒸干燥机如下图所示，主要由热风分配器、螺旋加料器、搅拌器、分级器、旋转干燥室等几部分组成。干燥室底部设置倒锥体结构，其外圆环为热风分配器，与热风入口相连，热风与此以圆环状分布在筒体外周，从简体底部狭缝以切线方向进入流化段形成旋转风场。环隙尺寸是直接影响干燥机工作状况的主要参数。倒锥体结构，可使热风流通截面自下而上不断交大，底部气速相对较大，上部气速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也外于流化状态。另外，倒锥体结构还缩小了搅拌轴悬臂部分的长度，增加了运转的可靠性，还可有效地防止轴在高温区工作的恶劣状况，从而延长轴承的使用寿命。流化段内设有搅拌器，用来破碎、混合物料，使热风和物料充分接触并保证粒子在干燥室高温区停留时间为^短，为防止物料在搅拌器作用下抛向四壁，粘结在四壁上出现“结巴”现象，会导致不能正常操作，搅拌齿上安装刮板，并与室底及器壁都有微小间隙，可以保证物料在与器壁粘结牢固之前便将其剥落。

另外，搅拌转数也应合理选择，其转速的常规范周为50"-"500转／分。搅拌轴与干燥器底部有良好的密封装置。干燥室顶部的分级器是一个有一定的角度的带孔园形板。分级器的作用主要是将颗粒较大、还没有干燥的物料分离挡下，以继续进行干燥，从而保证满足产品粒度分布窄、湿含量均匀一致的要求。分级器孔径大小和高度决定干品粒度，当高度一定时，孔径越小其产品的粒度越细。

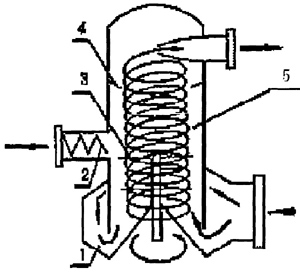

1、热风分配器2、螺旋加料器3、搅拌器4、分级器5、旋转干燥室

2．2干燥原理

根据干燥过程中发挥的作用可以把主体设备分为三部分：底部是流化段，中间部分是干操段，上面是分级段。各段结构不同，所起作用不一样，我们初步加以分析：

(1)流化段是物料入口以下部分，内设有搅拌器。它能帮助破碎高粘性物料，使湿料与干燥热空气充分接触，产生^大的传热系数。干燥热风从切线方向以一定风速进入干操器底部环形通道，从壳底缝隙进入流化段。由于通道截面突然减小，使动能增加、风速增大，这样在器内形成具有较大风速的旋转风场。物料自螺旋输送器进入干燥器后，首先承受搅拌器的机械粉碎，在离心、剪切、碰撞的作用下物料被微料化，与旋转热风充分接触形成流化床而被流态化。处于流化状态的颗粒表面完全暴露在热风中，彼此间互相碰撞和磨擦，同时水分蒸发，使粒子间粘性力减弱，颗粒之间成分散、不规则的运动，使气固两相充分接触，加速了传质、传热过程。在流化段内冷热介质温差^大，大部分水分在此区被蒸发，只有充分干燥后的微粒才能被热风带出流化段。流化段属于高温区，物料湿含量较大，当物料水分散失后，它已完全脱离了高温区进入干燥段。因为流化段物料颗粒内部保持一定水分，物料不会过热。干燥的微粒瞬间脱离高温区，所以旋转闪蒸干燥设备对热敏性物料非常适用。经过流化段干燥后，物料被破碎干燥成各种粒度不同的球形和不规则颗粒，在旋转空气的浮力和径向离心力作用下，未干燥的颗粒在较大离心力作用下向器壁运动，因具有较大的沉降速度而落回流化段重复流化干燥：较小颗粒向上进入干燥段。

(2)干燥段是加料螺旋以上到分级器之间的空间，此时物料在旋转风场中继续干燥。较小颗粒继续向上进入分级段；较大颗粒在器壁周围向上运动与分级器碰撞下落重新干燥，直到达到干燥质量要求。干燥段的热风经过流化段质热交换后，风速减小，湿度增加，这保证了干燥段在稳定条件下顺利进行，控制了物料在干燥器停留时间，根据空气在干燥器内停留时间来调节空气流速，就使成品的粒度、产量及^终含水量得到控制，从而在干燥器内形成一个进料速率和符合要求的干品产量之间的平衡。旋转闪蒸干燥器^终产品的含水量很少受进料湿含量波动的影响，这也是该干燥器的优点之一。

(3)分级段是包括分级器在内的分级器以上部分，分级器是一个开孔圆挡板，通过改变孔直径和分级段高度，改变空气流速就可以控制离开干燥器的粒子尺寸和数量。在此段干燥完成、达到粒度要求的物料随热风带出进入除尘器进行补集。

3旋转闪蒸干燥机的工艺计算和结构计算

3．1工艺计算

l干燥能力

G：=G。(1-Wt)／(1_Wz) (1)

其中：G。为干燥后的产量G。湿物料的处理量(kg／h)

Wz Wz为分别为湿物料进出干燥器湿基含水量。

2水分蒸发量

物料衡算：w=Gc(Xl-Xz)=L(H，-Hz) (2)

其中w为水分蒸发量(kg／h)

Gc为绝干物料质量流量(kg绝干物料／h)

X。，X：分别为进口干燥装置物料干基含水量(kg水／kg绝干物料)

H。H。分别为进出干燥装置空气的湿度(kg水／kg干空气)

L为绝干空气量(kg绝干空气／h)

3空气消耗量

热量衡算：L(Il-I：)=Gc(12’一I-’)+QL (3)

空气出干燥器的焓：I产(1．01+1．88Hz)t2+2490H2 (4)

其中，It I。为空气进出干燥器的焓(KJ／kg绝干空气)

I。。I。’为物料进出干燥器的焓(KJ／kg绝干料)

Q。干燥器的热量损失(Kw)

t：空气出干燥器的温度(℃)。

从式(2)(3)(4)中看出，只有Hz I：L三个未知数，联立方程可以求解。将变成风机进口处标准状态下风量及系统所需风压，可选择风机。物料中水分汽化所需热量，由热风炉

提供。

3．2干燥机的结构计算

1干燥室直径的确定

干燥室直径由干燥室内气流的截面速度确定











式中，D为干燥室直径，m

V为干燥机内平均气体流量，m3／h

v为干燥机内气体流速，一般为3—5m／s

2干燥机高度H的确定

干燥机的高度由浓相流态化高度和旋转气流干燥段高度组成，为增大设备热容量，稳定操

作，流化段高度可以取得适当大一些，例如200--500mm，气流干燥高度H可根据下列公式确

定：根据文献f1)空气至固体颗粒的传热速率方程式，计算出气固传热面积，然后根据单位体积

的气固传热面积，求得

其中：Atm为对数平均温差，由下式计算：

t，为进口温度，t：为出口温度，t。，可认为和该区的湿球温度相等，t也为物料出口温度，进入旋

转气流干燥管的进气温度因通过流态化区而相应降低，取为t’1，t。-=t：-(0．3_o．5)(tt—t2)

A为单位干燥管体积内的干燥表面积，米2／米3 A=6G(1+X)／(Ⅱ／4d，P t3600D饥)

G为绝干物料量kg／h

P。为颗粒密度kg／m3

D为干燥室直径m

V．为固体颗粒的运动速度m／s

q=CQ为旋转气流快速干燥管的热交换量，Q干燥器的热量衡算确定，c为系数，为安全，C=0．5--0．7h为传热系数

3关键部件设计分级器，位于干燥室的顶部和中上部，其形状为短管状或圆环状。其内径的大小，不仅影

响者产品的粒度大小，也影响着产品的终湿含量。分级器的直径对产品的粒度大小的影响，可通过下列公式求得：

，可见两者成正比例关系，其中：假设颗粒为球状，其密度为p。，直径为d，，流体的密度为P。，粘度为u，颗粒初始旋转半径为rl，分级器的内半径为r。，旋转的角速度为∞，干燥室的半径为R，干燥室从底部到分级器的高度为h，气量为V。

(1)气体分布器该装置由一空心的旋转蜗壳和环形挡片组成，干燥室的下部为—锥形底，并配备有搅拌装置。在挡板的下部留有一个间隙，形成窄缝。进风环隙可调节，气体切向进入气体分布器，经过环形挡板的下部缝隙，进入干燥室内部产生旋转上升气流。环隙窄缝的高度h为：h=V／(靠Du。)V为干燥室的进风量m／s　D为干燥室的直径m

u。为环隙的切向速度，一般为30--60m／s。以阻燃剂氢氧化镁为例，将有关参数代入上上式，得到计算结果如下，事实证明，设备的实际运行情况与设计结果基本符合。

4旋转闪蒸干燥机的特点及应用

4．1特点

(1)物料在干燥机内同时完成破碎、分散、干燥、分级等处理过程，强化了传质、传热，干燥强度高。

(2)切向速度高，物料与空气接触时间短，解决了热敏性物料的焦化变色问题。

(3)设置分级器，，可控制产品的粒度、湿度。

(4)干燥气体进入干燥机产生强烈的旋转气流，对干燥机壁面上的物料产生强烈的冲刷作用，可消除粘壁现象。

(5)结构简单、易制造和安装，投资少。

(6)热空气与物料流化接触，热交换均匀充分，热效率高，节能效果好。

4．2应用

旋转闪蒸干燥机是处理滤饼、膏粘状物料、触变性、热敏性物料及颗粒、粉状物料的理想设备，在染料、医药、农药、精细化工、化纤、石油和食品等行业有着非常广阔的应用前景。
